SP系列圓錐齒輪換向器地腳尺寸：帶圓弧的地腳可安裝在SP系列轉向箱,HD系列圓錐齒輪轉向箱的任意面上，無圓弧的地腳只能安裝在換向器的平坦面上。

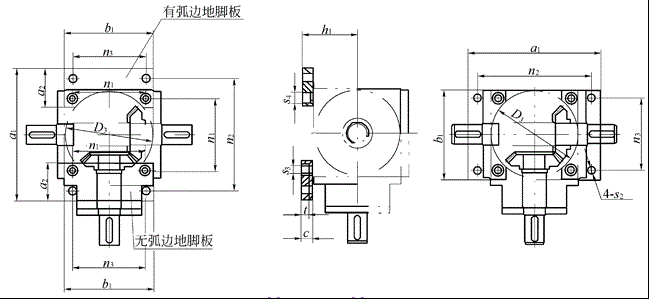

SP系列圓錐齒輪換向器地腳尺寸

魯?shù)聜鲃?dòng)設備有限公司；我公司_生產_減速機和轉向箱。我公司已有10多年的生產 HD（SP）系列圓錐齒輪轉向箱的經驗，產品只要面向國內市場和外貿。我公司生產的減速機 在國內減速機行業內備受好評，且遠銷韓、泰緬甸等_。

SP系列圓錐齒輪換向器地腳尺寸：

帶圓弧的地腳可安裝在換向器的任意面上，無圓弧的地腳只能安裝在換向器的平坦面上。

轉向箱地腳板尺寸和重量單位：mm

規格	a1	a2	b1 0 -0.5	c	D3	h1	n1	n2	n3	s2	s3	s4	t	螺栓	重量
規格	a1	a2	b1 0 -0.5	c	D3	h1	n1	n2	n3	s2	s3	s4	t	螺栓	有弧邊	無弧邊
27	82	25	74	10	53	37	44	68±0.2	60	5.5	5.3	9	6	M5×12	0.2	0.3
44	145	45	90	12	88	57	72	125±0.2	72	6.6	6.4	10.4	7	M6×16	0.6	0.8
55	168	50	110	15	108	70	88	146±0.2	88	9	8.4	13.5	9.5	M8×18	0.9	1.2
77	208	60	140	20	135	90	110	178±0.2	110	11	10.5	16.5	11.5	M10×25	1.9	2.5
96	250	70	170	20	165	105	134	215±0.2	134	14	13	19	14	M12×25	2.7	3.5
112	310	90	210	25	205	130	170	265±0.3	170	18	17	25	18	M16×30	5.2	7
135	345	100	240	25	235	145	190	295±0.3	190	18	17	25	18	M16×30	6.5	9
155	385	100	280	25	275	165	220	335±0.3	220	18	17	25	18	M16×30	7.8	10.5
注：建議地腳板與找向器聯接的螺栓加鎖緊墊圈或其它鎖緊裝置。
