當前位置：首頁>資料>技術問答>CWO125-CWO250型減速器參數

來源：魯?shù)聜鲃?dòng) 發布時間：2012/8/22 8:37:32

CWS\CWU\CWO圓弧圓柱蝸桿減速機采用單級蝸桿減速傳動，符合_標準GB9147－88，此標準達_八十年代水平。全系列包括三種型號、十六種中心距、十二種速比。輸入功率范圍在0.39-189KW之間，輸出扭矩在107－43500N.m之間。CW系列蝸輪蝸桿減速機/蝸輪減速機蝸桿在蝸輪之上的圓弧圓柱蝸桿減速機三種型號以及a=63--500mm，16中種中心距。

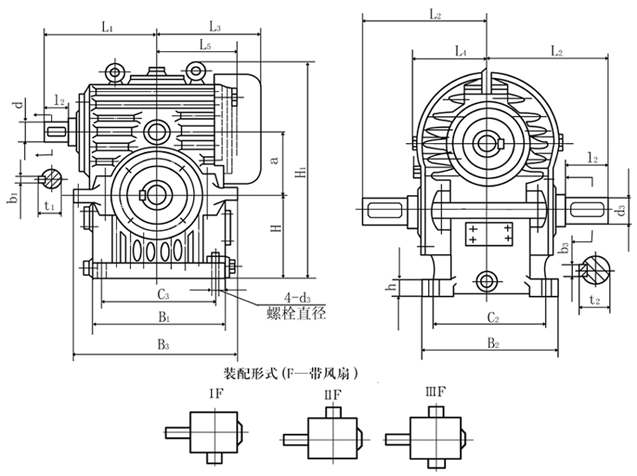

CW系列蝸輪蝸桿減速機：CWO125、CWO140、CWO160、CWO180、CWO200、CWO225、CWO250型減速機外形和安裝尺寸

CWS＼CWU＼CWO圓弧圓柱蝸桿減速機采用單級蝸桿減速傳動，符合_標準GB9147－88，此標準達_八十年代水平。CW蝸輪蝸桿減速機全系列包括三種型號、十六種中心距、十二種速比。輸入功率范圍在0.39-189KW之間，輸出扭矩在107－43500N.m之間。CWO系列減速機蝸桿在蝸輪之上的圓弧圓柱蝸桿減速機三種型號以及a=63--500mm，16中種中心距。

CWO減速機外形和安裝尺寸數據參數表

型號＼尺寸	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₂	i≤12.5
型號＼尺寸	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₂	d₁	I₁	b₁	t₁	L₁
125	125	260	250	310	220	205	30	155	410	M16	32k6	58	10	35	218
140	140	285	275	345	230	225	30	195	485	M16	38k6	58	10	41	228
160	160	325	300	385	230	250	35	195	510	M16	42k6	82	12	45	277
180	180	350	320	420	260	270	35	220	600	M20	42k6	82	12	45	292
200	200	400	350	465	280	300	40	250	655	M20	48k6	82	14	51.5	324
225	225	440	380	505	325	325	40	275	700	M20	48k6	82	14	51.5	342
250	250	510	410	575	370	350	45	310	820	M24	55k6	82	16	59	380

型號＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	重量（不含油）
型號＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	重量（不含油）
125	28js6	42	8	31	202	55k6	82	16	59	222	202	133	153	98
140	28js6	42	8	31	212	60m6	105	18	64	260	220	144	166	110
160	32k6	58	10	35	253	65m6	105	18	69	270	245	156	186	150
180	32k6	58	10	35	268	75m6	105	20	79.5	290	260	173	200	210
200	38k6	58	10	41	300	80m6	130	22	85	325	295	188	235	270
225	38k6	58	10	41	318	90m6	130	25	95	340	320	193	247	335
250	42k6	82	12	45	380	100m6	165	28	106	385	360	210	285	410
